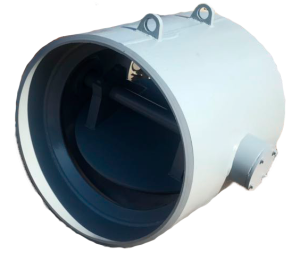

Клапан обратный с уплотнением металл по металлу и демпфирующим устройством 19с20нж
- Уплотнение металл по металлу позволяет использовать клапан в трубопроводах с высокой температурой рабочей среды
- Демпфирующее усторйство продлевает срок службы клапана
- Регулируемый противовес
Технические характеристики
Габаритные размеры
Габариты клапана 19с20нж Pn10
Наименование | DN | D | D1 | L | H | Наименование | DN | D | D1 | D2 | d | n.отв | L | H | |
КОП.НЖ.П.200.10 | 200 | 219 | 183 | 200 | 215 | КОП.НЖ.Ф.200.10 | 200 | 335 | 295 | 268 | 22 | 8 | 200 | 215 | |
КОП.НЖ.П.250.10 | 250 | 273 | 237 | 200 | 247 | КОП.НЖ.Ф.250.10 | 250 | 390 | 350 | 320 | 22 | 12 | 200 | 247 | |
КОП.НЖ.П.300.10 | 300 | 325 | 289 | 200 | 288 | КОП.НЖ.Ф.300.10 | 300 | 440 | 400 | 370 | 22 | 12 | 200 | 288 | |
КОП.НЖ.П.350.10 | 350 | 377 | 337 | 200 | 333 | КОП.НЖ.Ф.350.10 | 350 | 500 | 460 | 430 | 22 | 16 | 200 | 333 | |
КОП.НЖ.П.400.10 | 400 | 426 | 390 | 200 | 359 | КОП.НЖ.Ф.400.10 | 400 | 565 | 515 | 482 | 26 | 16 | 200 | 359 | |
КОП.НЖ.П.500.10 | 500 | 530 | 490 | 250 | 444 | КОП.НЖ.Ф.500.10 | 500 | 670 | 620 | 585 | 26 | 20 | 250 | 444 | |
КОП.НЖ.П.600.10 | 600 | 630 | 590 | 300 | 521 | КОП.НЖ.Ф.600.10 | 600 | 780 | 725 | 685 | 30 | 20 | 300 | 521 | |
КОП.НЖ.П.700.10 | 700 | 720 | 680 | 300 | 586 | КОП.НЖ.Ф.700.10 | 700 | 895 | 840 | 800 | 30 | 24 | 300 | 586 | |
КОП.НЖ.П.800.10 | 800 | 820 | 780 | 350 | 659 | КОП.НЖ.Ф.800.10 | 800 | 1010 | 950 | 905 | 33 | 24 | 350 | 659 | |
КОП.НЖ.П.900.10 | 900 | 920 | 880 | 350 | 720 | КОП.НЖ.Ф.900.10 | 900 | 1110 | 1050 | 1005 | 33 | 28 | 350 | 720 | |
КОП.НЖ.П.1000.10 | 1000 | 1020 | 980 | 400 | 780 | КОП.НЖ.Ф.1000.10 | 1000 | 1220 | 1160 | 1110 | 33 | 28 | 400 | 780 | |
КОП.НЖ.П.1200.10 | 1200 | 1220 | 1180 | 400 | 889 | КОП.НЖ.Ф.1200.10 | 1200 | 1455 | 1380 | 1330 | 39 | 32 | 400 | 889 | |
КОП.НЖ.П.1400.10 | 1400 | 1420 | 1380 | 450 | 1000 | КОП.НЖ.Ф.1400.10 | 1400 | 1675 | 1590 | 1530 | 42 | 36 | 450 | 1000 | |
КОП.НЖ.П.1600.10 | 1600 | 1620 | 1580 | 450 | КОП.НЖ.Ф.1600.10 | 1600 | 1915 | 1820 | 1750 | 48 | 40 | 450 |
Габариты клапана 19с20нж Pn16
Наименование | DN | D | D1 | L | H | Наименование | DN | D | D1 | D2 | d | n.отв | L | H | |
КОП.НЖ.П.200.16 | 200 | 219 | 183 | 200 | 215 | КОП.НЖ.Ф.200.16 | 200 | 335 | 295 | 268 | 22 | 12 | 200 | 215 | |
КОП.НЖ.П.250.16 | 250 | 273 | 237 | 200 | 247 | КОП.НЖ.Ф.250.16 | 250 | 405 | 355 | 320 | 26 | 12 | 200 | 247 | |
КОП.НЖ.П.300.16 | 300 | 325 | 289 | 200 | 288 | КОП.НЖ.Ф.300.16 | 300 | 460 | 410 | 370 | 26 | 12 | 200 | 288 | |
КОП.НЖ.П.350.16 | 350 | 377 | 337 | 200 | 333 | КОП.НЖ.Ф.350.16 | 350 | 520 | 470 | 430 | 26 | 16 | 200 | 333 | |
КОП.НЖ.П.400.16 | 400 | 426 | 390 | 200 | 359 | КОП.НЖ.Ф.400.16 | 400 | 580 | 525 | 482 | 30 | 16 | 200 | 359 | |
КОП.НЖ.П.500.16 | 500 | 530 | 490 | 250 | 444 | КОП.НЖ.Ф.500.16 | 500 | 710 | 650 | 585 | 33 | 20 | 250 | 444 | |
КОП.НЖ.П.600.16 | 600 | 630 | 590 | 300 | 521 | КОП.НЖ.Ф.600.16 | 600 | 840 | 770 | 685 | 39 | 20 | 300 | 521 | |
КОП.НЖ.П.700.16 | 700 | 720 | 680 | 300 | 586 | КОП.НЖ.Ф.700.16 | 700 | 910 | 840 | 800 | 39 | 24 | 300 | 586 | |
КОП.НЖ.П.800.16 | 800 | 820 | 780 | 350 | 659 | КОП.НЖ.Ф.800.16 | 800 | 1020 | 950 | 905 | 39 | 24 | 350 | 659 | |
КОП.НЖ.П.900.16 | 900 | 920 | 880 | 350 | 720 | КОП.НЖ.Ф.900.16 | 900 | 1120 | 1050 | 1005 | 39 | 28 | 350 | 720 | |
КОП.НЖ.П.1000.16 | 1000 | 1020 | 980 | 400 | 780 | КОП.НЖ.Ф.1000.16 | 1000 | 1255 | 1170 | 1110 | 45 | 28 | 400 | 780 | |
КОП.НЖ.П.1200.16 | 1200 | 1220 | 1180 | 400 | 889 | КОП.НЖ.Ф.1200.16 | 1200 | 1485 | 1390 | 1330 | 48 | 32 | 400 | 889 | |
КОП.НЖ.П.1400.16 | 1400 | 1420 | 1380 | 450 | 1000 | КОП.НЖ.Ф.1400.16 | 1400 | 1685 | 1590 | 1530 | 48 | 36 | 450 | 1000 | |
КОП.НЖ.П.1600.16 | 1600 | 1620 | 1580 | 450 | КОП.НЖ.Ф.1600.16 | 1600 | 1930 | 1820 | 1750 | 62 | 40 |
Схема клапана 19с20нж
Особенности конструкции
Клапан обратный с металлическим уплотнением (нж/нж), по сравнению с клапанами с мягким уплотнением, требует меньшего количества технического обслуживания и ремонта благодаря прочной нержавеющей наплавке на диске. Цена клапана с металлическим уплотнением выше цены клапана с уплотнением EPDM, что объясняется бролее сложным технологическим процессом при его производстве.
Вы можете разместить заказ на изготовление клапанов обратных с уплотнением металл по металу на нашем призводстве. При этом, мы имеем возможность изготвления продукции в соответствии с Вашими техническими требованиями. Вся продукция проходит необходимые испытания и сопровождаемся документами, подтверждающими качество.
